先拆掉支撑

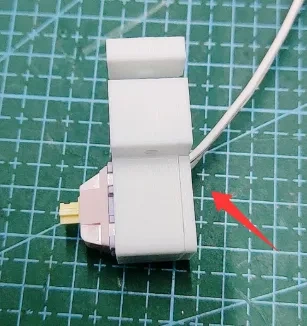

焊线按图中箭头指的一侧

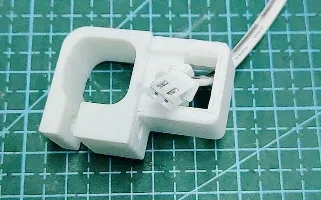

可以先焊线，xh2.54 2p公头可以直接穿过模型。
拆掉支撑（安装盖板）的那一面是出线侧。

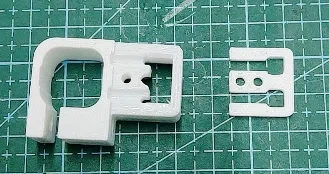

压线板有两种，一种是无螺丝的，一种是有丝孔的

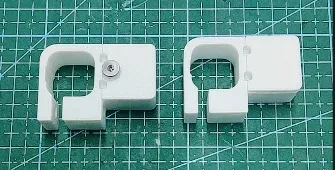

如果无螺丝的盖板太松，可以使用带丝孔的盖板，螺丝规格：M3*4~8mm
安装的时候，开口较小，可以从料管处安装，然后下滑到五通，拧紧螺丝即可，出线的一面朝上

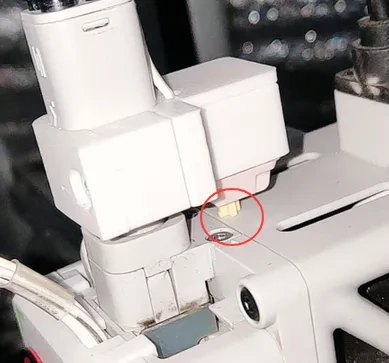

如果是触发行程短的轴体，轴体和工具头的间距建议保留1mm容错，具体按你实际测试的情况为准。
先拆掉支撑 焊线按图中箭头指的一侧 可以先焊线，xh2.54 2p公头可以直接穿过模型。 拆掉支撑（安装盖板）的那一面是出线侧。 压线板有两种，一种是无螺丝的，一种是有丝孔的如果无螺丝的盖板太松，可以使用带丝孔的盖板，螺丝规格：M3*4~8mm 安装的时候，开口较小，可以从料管处安装，然后下滑到五通，拧紧螺丝即可，出线的一面朝上 如果是触发行程短的轴体...
先拆掉支撑
焊线按图中箭头指的一侧
可以先焊线，xh2.54 2p公头可以直接穿过模型。
拆掉支撑（安装盖板）的那一面是出线侧。
压线板有两种，一种是无螺丝的，一种是有丝孔的
如果无螺丝的盖板太松，可以使用带丝孔的盖板，螺丝规格：M3*4~8mm
安装的时候，开口较小，可以从料管处安装，然后下滑到五通，拧紧螺丝即可，出线的一面朝上
如果是触发行程短的轴体，轴体和工具头的间距建议保留1mm容错，具体按你实际测试的情况为准。
